UL 94試験方法について
UL94
Tests for Flammability of Plastic Materials for Parts in Devices and Application
(装置および器具内の部品用プラスチック材料の燃焼性試験)
UL94試験方法
・20mm垂直燃焼試験(IEC60695-11-10 B法、ASTM D3801)
⇒V-0、V-1、V-2およびNotの判定を行う。
試験片(125±5㎜ × 13±0.5㎜ × 厚さ t ㎜)をクランプに垂直に取り付け、20mm炎による10秒間接炎を2回行い、その燃焼挙動により判定する
判定基準 | 燃焼性分類 |
V-0 | V-1 | V-2 |
各試験片の燃焼時間 | 10秒以下 | 30秒以下 | 30秒以下 |
5本の合計燃焼時間 | 50秒以下 | 250秒以下 | 250秒以下 |
各試験片の燃焼+グローイング時間 | 30秒以下 | 60秒以下 | 60秒以下 |
クランプまでの燃焼 | なし | なし | なし |
滴下物による綿着火 | なし | なし | あり |

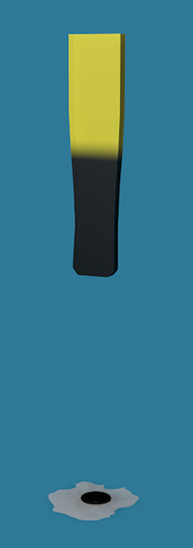

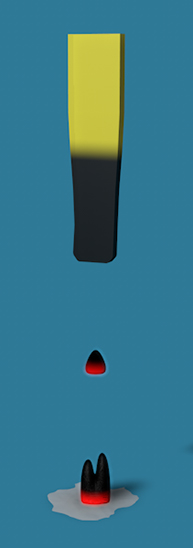

燃焼のイメージ | | | |
※グローイング時間:炎を出さずに赤く燃えている(残じん)時間
・水平燃焼試験(IEC60695-11-10 A法、ASTM D635)
⇒HBの判定を行う。
試験片(125±5㎜ × 13±0.5㎜ × 厚さ t ㎜)を水平に保持し、20mm炎を30秒間接炎し、標線間75㎜の燃焼速度により判定する。
判定基準 | 燃焼速度 |
試験片厚さ3㎜以上 | 40㎜/min 以下 |
試験片厚さ3㎜未満 | 75㎜/min 以下 |
※3㎜以上の厚さで合格すると、自動的に3.0㎜~1.6㎜の厚さにたいしてHBが認定される。
