关于TAKIRON板材的加工方法：
-
1机械加工
通过切割、钻孔、冲压、切削等机械手段改变塑料形状的加工方法。
进行切割、切削、钻孔加工时，为获得没有缺口和裂痕光滑成品时，请注意以下几点：
(1) 机械加工时，使用锋利的工具是关键。
(2) 防止加工时因发热而导致温度上升。
(3) 为防止加工时发生裂缝，特别是在冬季，应控制作业温度。
(4) 在进行剪切切割或冲压加工时，选择与板材厚度和形状相适应的刀片间隙。
(5) 为防止缺口，使用合适的窗板或垫板。
如果升降圆锯或跑锯的窗板与锯片间隙过大，请更换窗板。
如果使用汤姆森刀片进行冲压时，刀刃接触槽过大，请更换垫板。

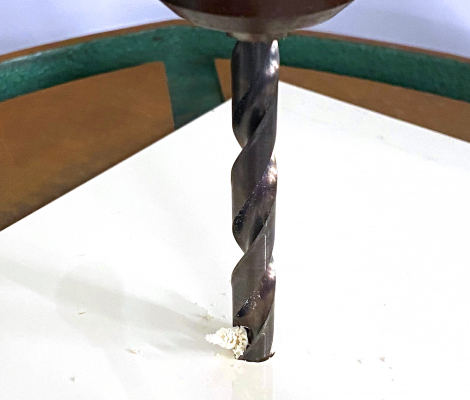

在使用钻头钻孔时，建议使用垫板。 -
2粘接加工

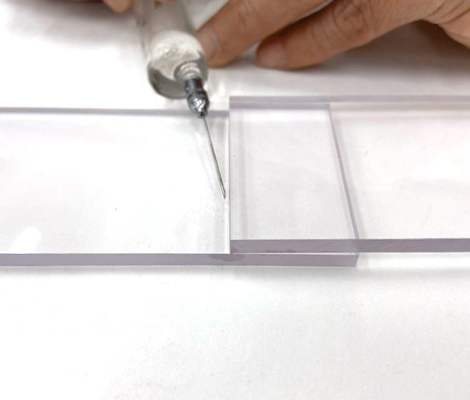

使用注射器将TAKIBOND（溶剂型）注入粘接面，溶解塑料并均匀粘接的加工方法。
用于TAKIRON材的粘接，请使用TAKIBOND#200（溶剂型）。TAKIBOND#200可使用注射器，操作简便。
粘接的要点：
(1) 不要使用过量的粘接剂
(2) 快速操作，固化前切勿移动。
(3) 避免重新粘接，因为会大幅降低粘接强度。
(4) 为扩大粘接面积并防止应力集中导致的开裂，请使用粘接棒加强角落处。
(5) 注意防止粘接剂溢出留下痕迹。
(6) 粘接加工时，特别注意火源和通风。
●大面积粘接
当进行如大型广告牌等的大面积粘接时，可能会因粘接不均或溶剂的影响使表面产生雾状。为防止此类现象，可以在TAKIBOND#200中加入不超过20%的乙醇，以降低溶解力并减缓干燥速度。
此外，为了观察气泡或粘接不均，可在玻璃板下方用荧光灯照明进行操作。不过与单独使用TAKIBOND#200相比，加入乙醇后粘接力稍有下降，建议仅用于不承受过大应力的场合。 -

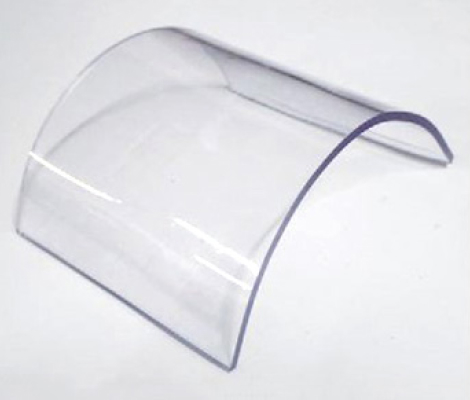

3热加工
TAKIRON板材加热后变软，可以进行弯曲或成型，加工后冷却即可改变形状。

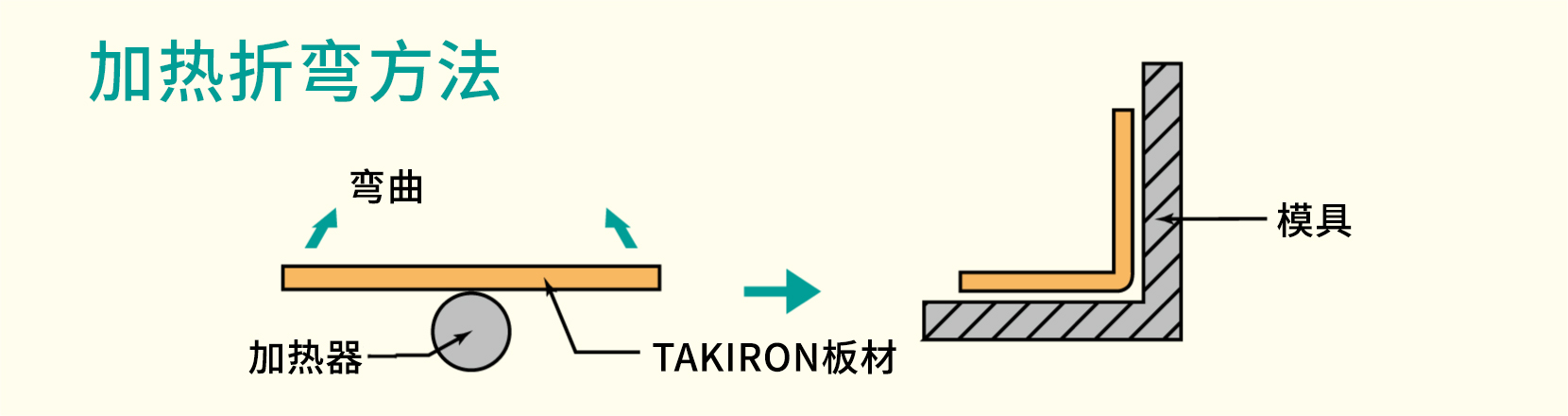

●折弯

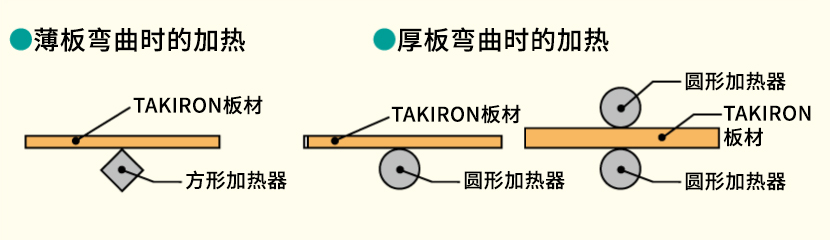

使用市售的棒状加热器，可以轻松进行加热折弯加工。对于板厚小于2mm的材料，使用角型加热器的角部加热；板厚大于2mm时，使用圆型加热器效果更佳。为防止加热时发生粘附，在棒状加热器表面贴上特氟龙胶带，可获得光滑的折弯效果。

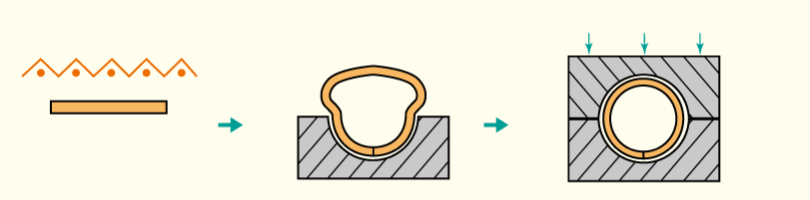

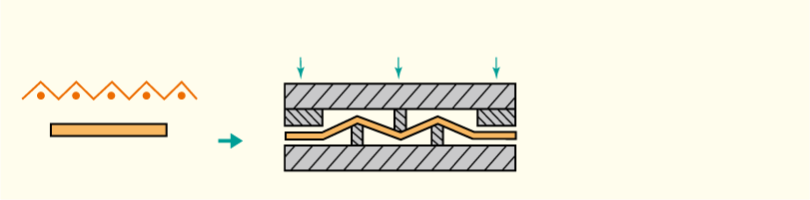

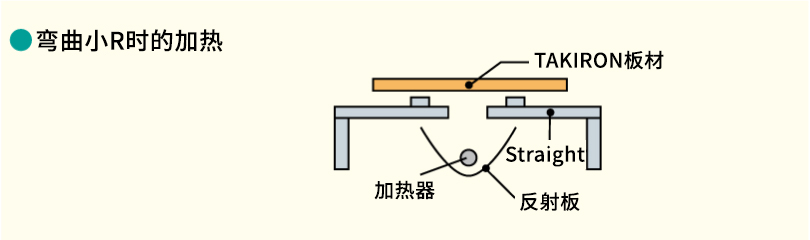

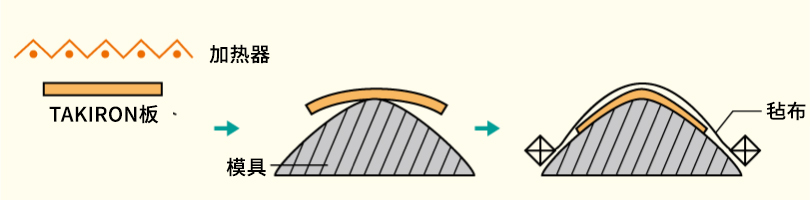

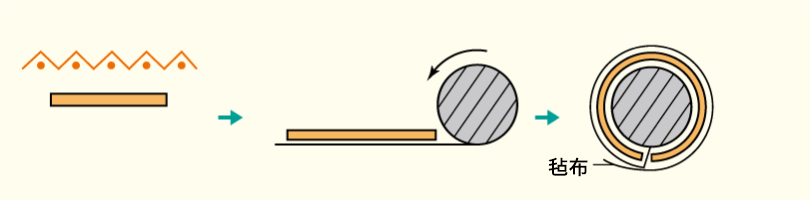

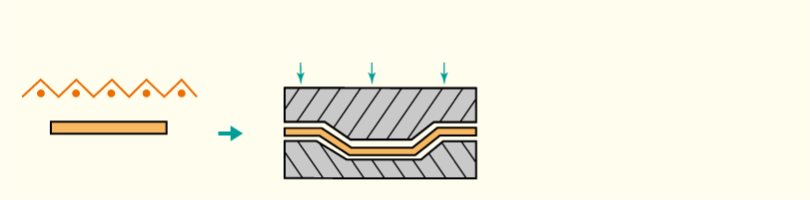

●R形弯曲及成型
根据形状和数量，需要不断优化加工方法。基本方法如下：
尽量选择较低的加热温度，以获得更好的表面效果。此外，由于自由加热时材料会收缩，因此要预留适当的材料。
使用层压板材时，容易发生复原现象，需要注意。
-
4焊接加工

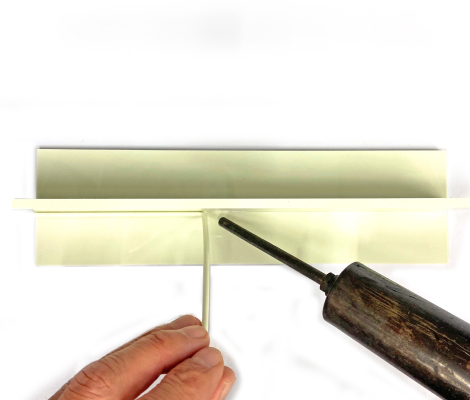

使用市售的热风焊接机，通过加热熔融母材和焊条，并施加压力将其一体化的加工方法。
