ルメトップライト ユニットタイプ〈下地有り仕様〉
■DR仕様
特長
- ルメトップライトユニットは下地鉄骨を設けることにより、各種金属製折板屋根にも設置可能です。
- 硝子レスで建築基準法62条屋根の技術基準に適合（国土交通大臣屋根防火認定材料DR-1961）
- 4mユニットサイズなので、輸送効率、施工性に優れ、4mユニットを長さ方向に連結することで、長尺施工が可能。
仕様
ルメルーフ R650（クリアフロスト）＋不燃シート
| 全光線透過率 | 39% |
|---|---|
| 重量（※1） | 10kg/m2 |
| 耐荷重（正負圧：短期） | 200kg/m2 |
| 熱貫流率（冬条件） | 1.8W/（m2・K） |
| 遮蔽係数 | 0.49 |
| 対応屋根 | 金属製折板屋根（※2） |
| 製品サイズ | 1ユニット 616W×4,000L（mm） |
※1 重量は、トップライト本体の重量です。
※2 金属製折板 重ねタイプ、嵌合タイプ、ハゼ式タイプ（詳細は営業窓口にお問合せください。）
注1 全光線透過率、耐荷重、熱貫流率および遮蔽係数の数値は代表値であり，保証値ではありません。
| 品名 | 種類 | 品番 | サイズ（mm） | 設計価格 |
|---|---|---|---|---|
| ルメトップライト | 一体ユニット | LRS-A | 500×4,000 | 価格は別途お問い合わせください。 |
| 水下ユニット | LRS-L | 500×4,000 | ||
| 中間ユニット | LRS-J | 500×4,000 | ||
| 水上ユニット | LRS-U | 500×4,000 |
注2 仕様の詳細につきましては、営業窓口にお問合せください。

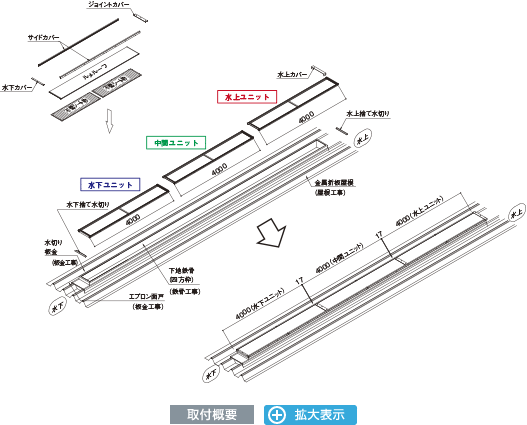

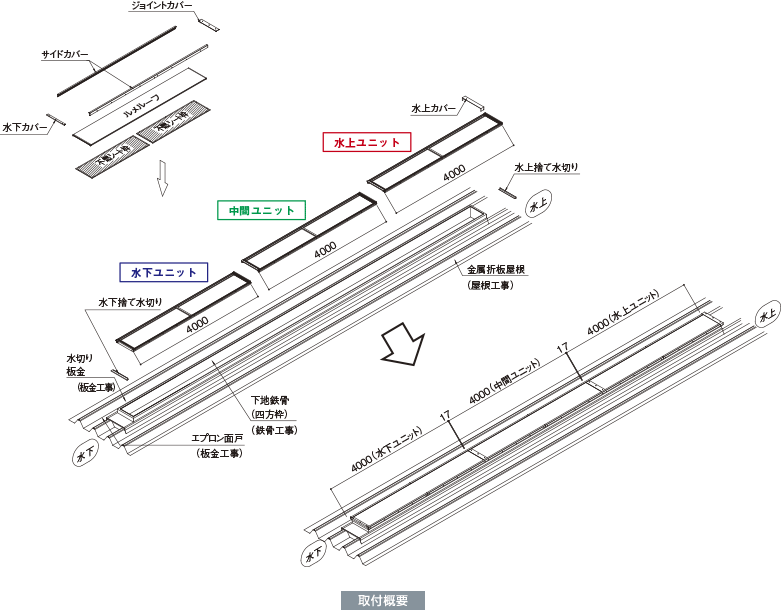

ルメトップライト ユニットタイプ〈下地有り仕様〉 施工例

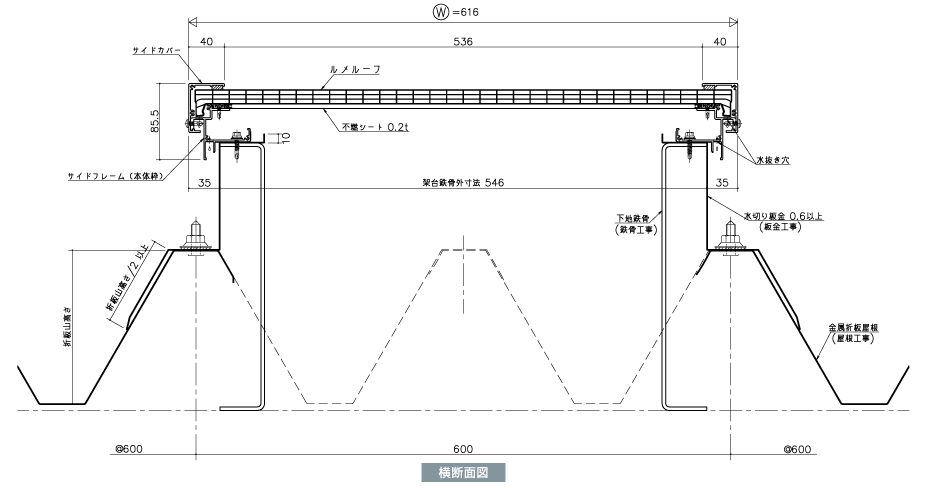

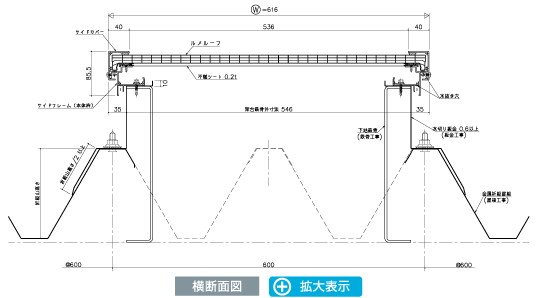

参考納まり図
単位：mm
単位：mm
設計・施工上のご注意
- ルメトップライトユニットタイプは3%以上30度までの勾配で施工してください。
- 下地有り仕様の場合は、別途トップライト取付用の鉄骨架台、屋根取り合い水切り板金（0.6t以上）が必要です。
