ルメカーボ

ルメウォール 製品仕様 美しい光のファサード

特長

  • 優れた耐衝撃強度を誇るポリカーボネート樹脂製。
  • 表面に紫外線による黄変、品質劣化を防ぐ耐候処理(両面)を施しました。
  • 凸凹勘合式ジョイントによりパネルの横連結を実現。押え縁やシーリングの必要がありません。
  • 中空ハニカム構造(厚さ40mm)。軽量で、高い剛性と断熱性能を持ったパネルです。

透視像 対象物との距離15センチ

ルメウォールは環境省が実施する環境技術実証事業において実証され、ETVロゴマークの交付を受けています。

製品図

仕様

厚み 40(mm)
働き幅 501(mm)
全長(標準) 6000(mm)*
パネル重量 4kg/m2
全光線透過率※ W450(グリーンフロスト) 35(%)
W650(クリアフロスト) 40(%)
W770(オパール) 15(%)
熱貫流率 1.2 W/m2K
遮へい係数 W450(グリーンフロスト) 0.48
W650(クリアフロスト) 0.47
W770(オパール) 0.18
設計価格 W450(グリーンフロスト) \23,000/m2
W650(クリアフロスト) \22,000/m2
W770(オパール) \23,000/m2

W450(グリーンフロスト)

  • 全光線透過率、熱貫流率および遮へい係数の数値は代表値であり、保証値ではありません。
  • ハニカム構造上、測定箇所により透過率が異なります。数値は、構造の異なる箇所での測定値を面積比で換算しております。

*標準以外の長さについてはお問合せください。

標準取り付け部材

品名 ルメフック
品番 SUS-3
設計価格 \1,000/個
  • ルメフックの取付ビスは含まれておりません。

ルメウォール施工例

参考納まり図

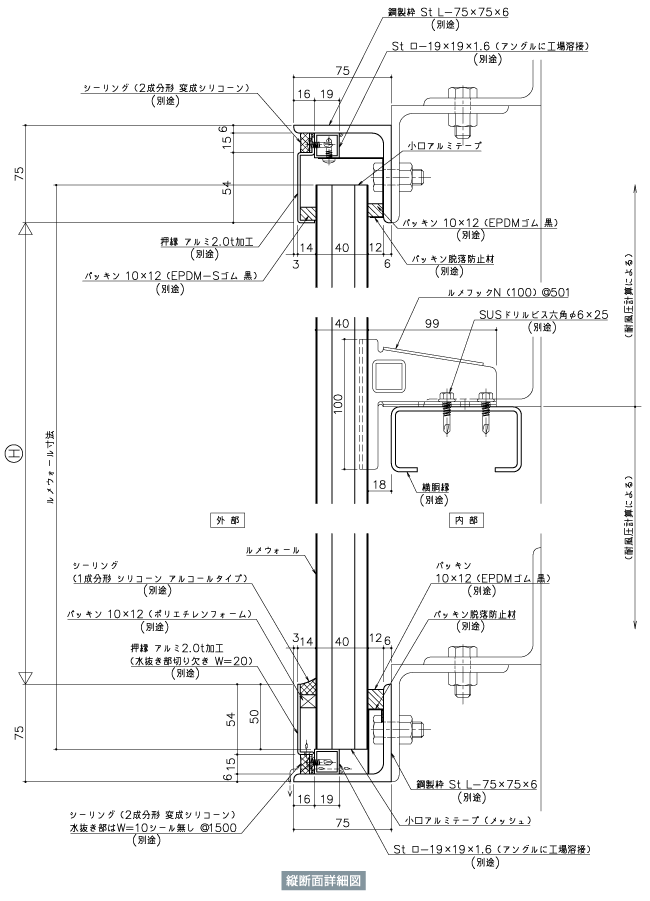

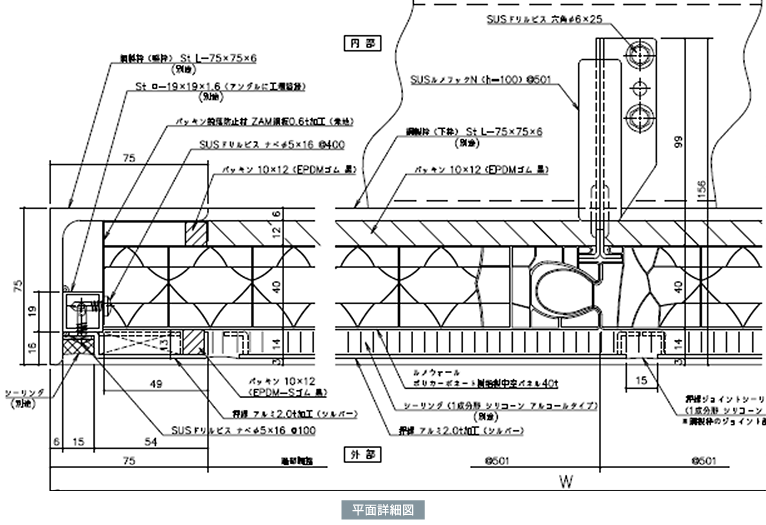

■銅製枠仕様

単位:mm

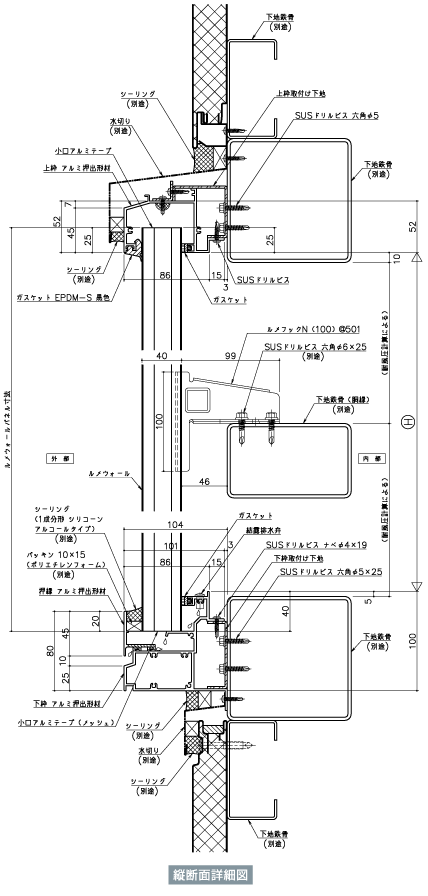

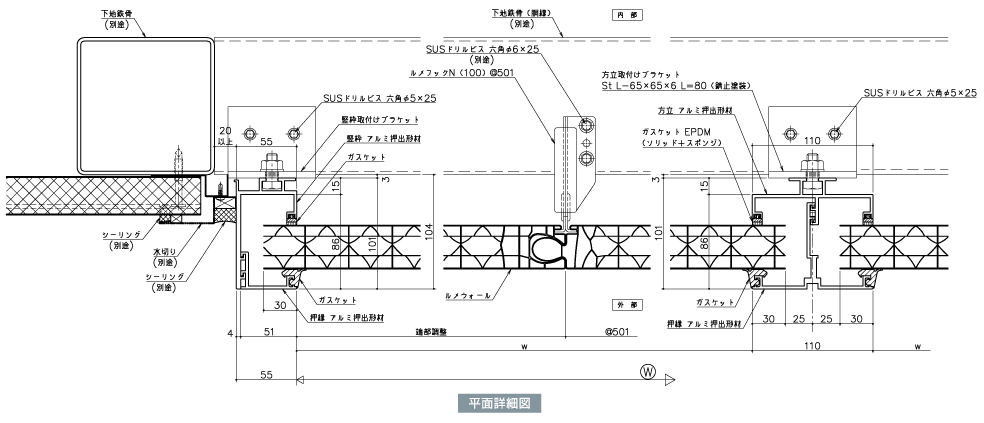

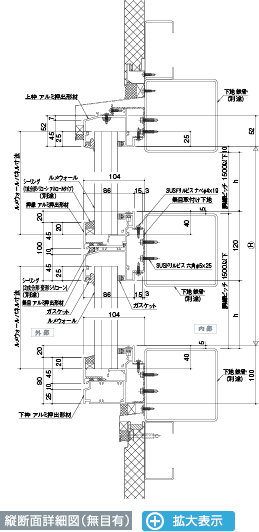

■アルミサッシ枠仕様

ルメウォール耐荷重表(正・負圧共 単純梁・連続梁)

設計・施工上のご注意

  • 延焼ラインにかかる開口部では、ご使用いただけません。
  • ルメウォールは、垂直施工を基本としています。
  • アルミサッシ枠仕様の設計については別途お問い合わせください。
  • 面材は標準品(ルメウォール)です。アルミサッシ及び部品は受注生産品扱いとなります。
  • 下地・水切・取合部シールは含まれません。
  • アルミ枠材の表面処理は、アルマイトシルバーを標準としています。

※耐荷重表は、あくまでも目安ですので、設計の際はお問合せください。
