ルメカーボ

ルメスカイライト

■30分耐火仕様

特長

  • 金属折板屋根用の網入りガラスを面材としたトップライト。
  • 断熱性能の向上及び網入りガラス破損時の落下防止のため、インナー材としてルメルーフを採用しています。
  • 建告1399号 第5の三の基準に適合していますので、30分耐火仕様。
  • 施工の際には、取り付け下地架台の造成及び屋根取り合い水切りの設置(別途工事)が必要です。
  • ユニット連結方式により長尺施工が可能。
  • 開口幅に応じて、製品幅870mm、1000mmの2タイプがあります。

仕様

ルメルーフ R650(クリアフロスト)+網入り型板ガラス6.8t

全光線透過率 60%
重量(※1) 27kg/m2
耐荷重(正負圧:短期) 150kg/m2
熱貫流率(冬条件) 1.8W/(m2・K)
遮蔽係数 0.59
対応屋根 金属折板屋根
製品サイズ 850W×L(mm)
1000W×L(mm)

※1 重量はトップライト本体の重量です。

注1 全光線透過率、耐荷重、熱貫流率及び遮蔽係数は代表値であり、保証値ではありません。

品名 種類 品番 サイズ(mm) 設計価格(円/台)
幅(mm) 長さ(mm) (ガラス別途) (ガラス込)
ルメトップライト 水下ユニット SKY-L 870 3,663 \187,000/台 \213,000/台
1,000 \191,000/台 \220,000/台
中間ユニット SKY-J 870 2,640 \130,000/台 \148,000/台
1,000 \132,000/台 \154,000/台
水上ユニット SKY-U 870 ※2 \53,300/m \60,300/m
1,000 \54,100/m \62,200/m

※2 水上ユニットは、施工長さに応じて寸法調整するため特寸対応になります。(対応長さ=300~3684mm)
水上ユニットの設計価格は1mあたりの金額です。

注2 サイズの詳細につきましては、営業窓口までお問い合わせください。

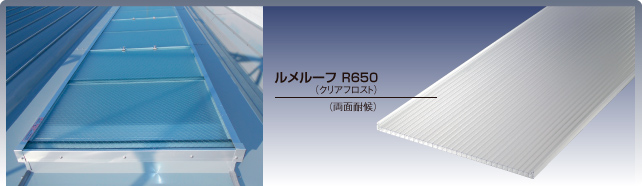

ルメスカイライト 施工例

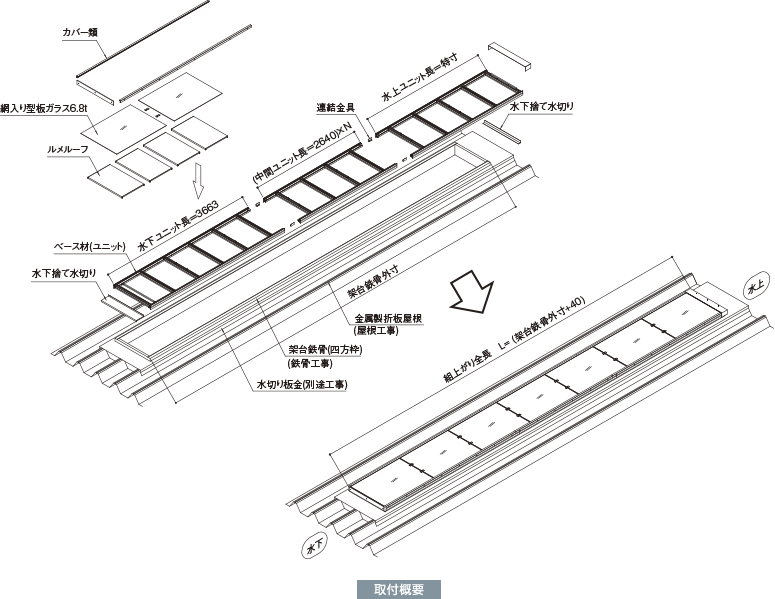

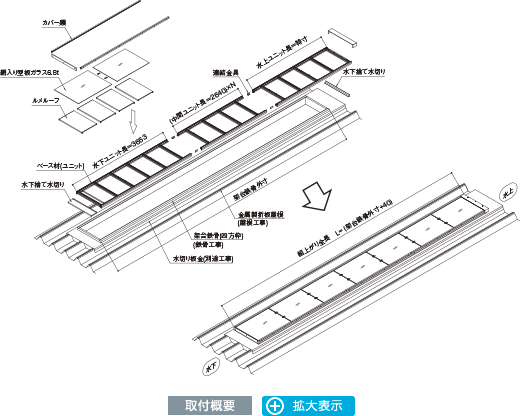

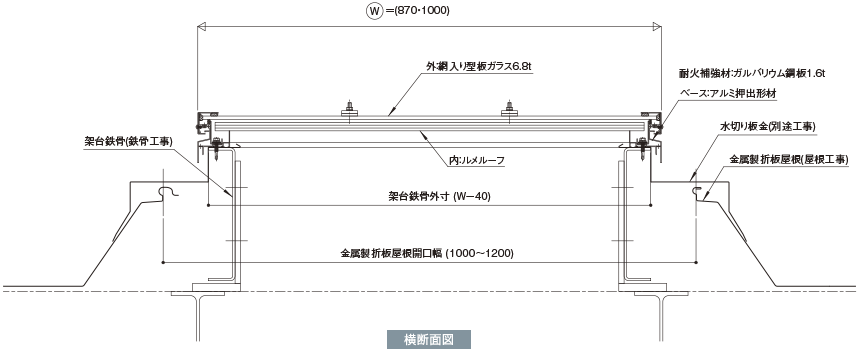

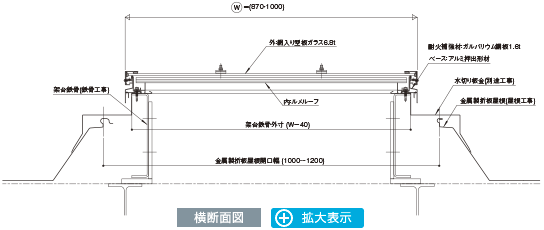

参考納まり図

単位:mm

単位:mm

設計・施工上のご注意

  • W=500タイプ、600タイプの金属製折板2本抜きの開口幅に使用ください。
  • 止水性、排水機構確保のため屋根勾配は3%以上にて施工ください。
