ルメカーボ

ルメルーフN

■DW仕様

特長

  • 優れた耐衝撃強度を誇るポリカーボネート樹脂製。
  • 表面に紫外線による黄変、品質劣化を防ぐ耐候処理(両面)を施しました。
  • 特殊ジョイント方式により、パネルの横連結を実現。押え縁やシーリングの必要がありません。
  • 中空構造(厚み16mm)。 軽量で、高い剛性と断熱性能を持ったパネルです。
  • 建築基準法第62条屋根の技術基準に適合。
  • 防火地域、準防火地域または法22条区域にける屋根用途(不燃性の物品を保管する倉庫等)に使用できます。
    国土交通大臣認定番号 DW-0123, 0125

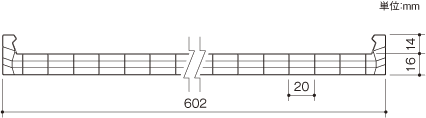

製品図

仕様

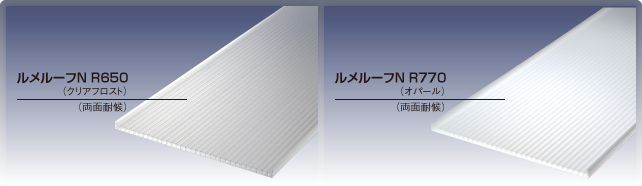

クリアフロスト
オパール
全光線透過率 クリアフロスト 62%
オパール 21%
遮蔽係数 クリアフロスト 0.72
オパール 0.38
熱貫流率(冬条件) クリアフロスト 1.8W(m²・K)
オパール 1.8W(m²・K)
参考重量 クリアフロスト 3kg/m²
オパール 3kg/m²

注1 全光線透過率、熱貫流率および遮蔽係数の数値は代表値であり、保証値ではありません。

注2 中空構造上、測定箇所により透過率が異なります。数値は、構造の異なる箇所での測定値を面積比で換算しております。

品名 品番 厚み(mm) 働き幅(mm) 長さ(mm) メーカー希望 設計価格
(本体価格)
国土交通 大臣認定
ルメルーフN クリアフロスト R650 16 602 6,000 ¥22,000/m² DW認定
オパール R770

注1 標準以外の長さについては営業窓口にお問合せください。

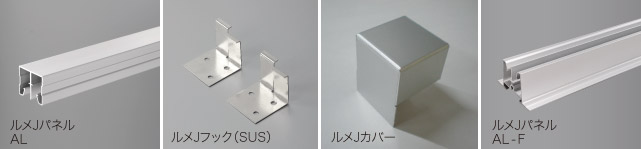

標準取り付け部材

仕様 品名 品番 長さ(mm)
ジョイントパネル ルメJパネル シルバーアルマイト艶消し AL 6,000
ジョイントフック ルメJフック SUS443J-1(KD仕上げ) 30
軒先カバー材 ルメJカバー シルバーアルマイト艶消し AL 30
ジョイントパネル ルメJパネル シルバーアルマイト艶消し AL-F 6,000

ルメルーフN 施工例

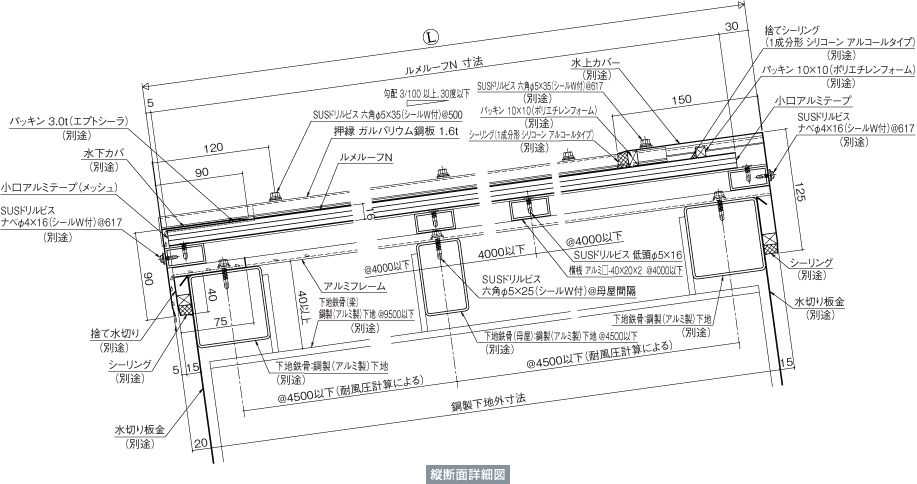

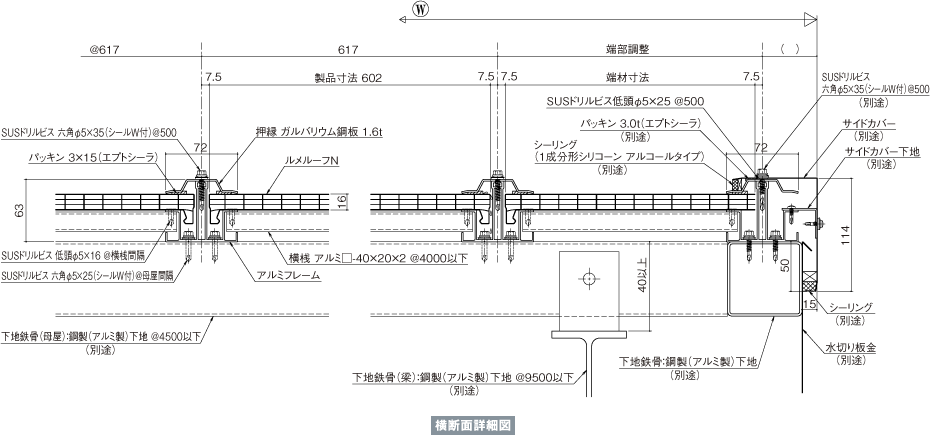

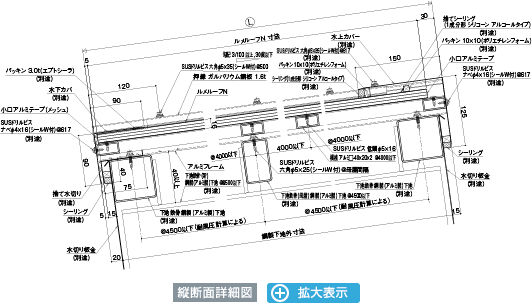

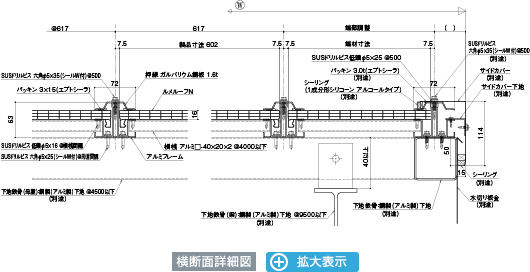

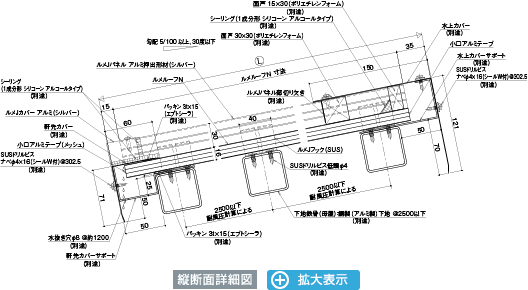

参考納まり図

■アルミ製枠仕様

建築基準法62条の技術基準に適合 国土交通大臣認定番号 DW-0125

単位:mm

単位:mm

設計・施工上のご注意(アルミ製枠仕様)

  • ルメルーフ屋根材は3%以上、約57%以下の勾配で施工してください(3%:2度,57%:30度)。
  • 耐荷重性能(短期)は最大270kg/ ㎡(正負圧共)になります。
  • 多雪地域(又は積雪単位荷重が30N/㎡・cmとする地域)ではご使用になれません。

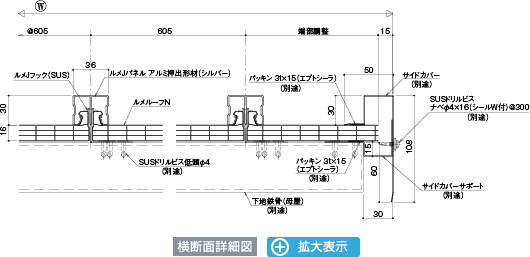

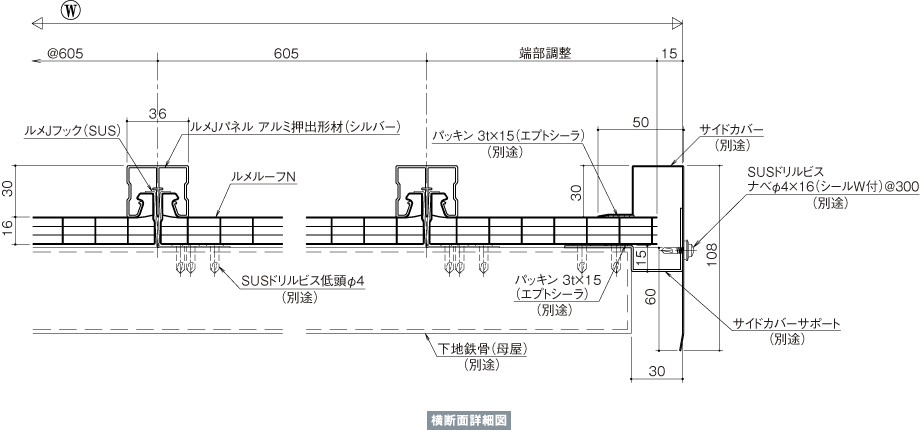

参考納まり図

■Jパネル仕様

建築基準法62条の技術基準に適合 国土交通大臣認定番号 DW-0123

単位:mm

単位:mm

設計・施工上のご注意(Jパネル仕様)

  • ルメルーフ屋根材は5%以上、約57%以下の勾配で施工してください(5%:3度,57%:30度)。
  • 「Jパネル仕様」は最大長さ6,000mmまで対応可能です。
  • 耐荷重性能(短期)は最大200kg/ ㎡(正負圧共)になります。
  • 多雪地域(又は積雪単位荷重が30N/㎡・cmとする地域)ではご使用になれません。

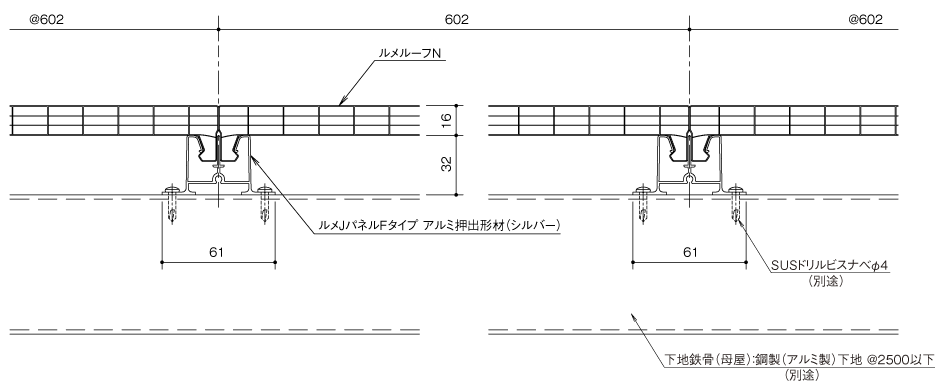

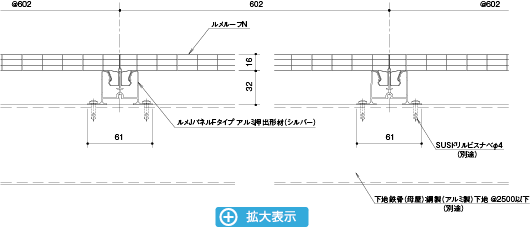

参考納まり図

■JパネルFタイプ仕様

建築基準法62条の技術基準に適合 国土交通大臣認定番号 DW-0123

単位:mm

単位:mm

設計・施工上のご注意(JパネルFタイプ仕様)

  • ルメルーフ屋根材は5%以上、約57%以下の勾配で施工してください(5%:3度,57%:30度)。
  • 「JパネルFタイプ仕様」は最大長さ6,000mmまで対応可能です。
  • 耐荷重性能(短期)は最大200kg/ ㎡(正負圧共)になります。
  • 多雪地域(又は積雪単位荷重が30N/㎡・cmとする地域)ではご使用になれません。
