ルメカーボ

ルメトップライト ユニットタイプ〈下地無し仕様〉

■DR仕様

特長

  • 下地鉄骨無しで施工性・経済性UP(金属折板ハゼタイプ(有効幅500mm)屋根)
  • 硝子レスで建築基準法63条屋根の技術基準に適合(国土交通大臣屋根防火認定材料DR-1814-1)
  • 4mユニットサイズなので、輸送効率、施工性に優れ、4mユニットを長さ方向に連結することで、長尺施工が可能。

仕様

ルメルーフ R650(クリアフロスト)+不燃シート

全光線透過率 39%
重量(※1) 13kg/m2
耐荷重(正負圧:短期) 200kg/m2
熱貫流率(冬条件) 1.8W/(m2・K)
遮蔽係数 0.49
対応屋根 金属折板ハゼタイプ (有効幅500mm)屋根
製品サイズ 1ユニット 616W×4,000L(mm)

※1 重量は、専用支持金具+トップライト本体の重量です。

注1 全光線透過率、耐荷重、熱貫流率および遮蔽係数の数値は代表値であり,保証値ではありません。

注2 サイズの詳細につきましては、営業窓口までお問合せください。

品名 種類 品番 サイズ(mm) 設計価格
ルメトップライト 一体ユニット LRT-A 500×4,000 ¥180,000/台
水下ユニット LRT-L 500×4,000 ¥170,000/台
中間ユニット LRT-J 500×4,000 ¥160,000/台
水上ユニット LRT-U 500×4,000 ¥170,000/台

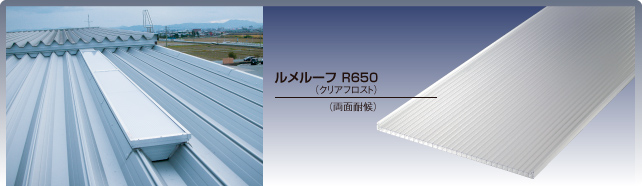

ルメトップライト ユニットタイプ〈下地無し仕様〉 施工例

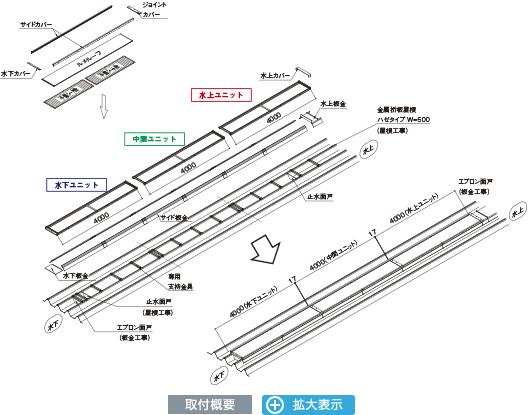

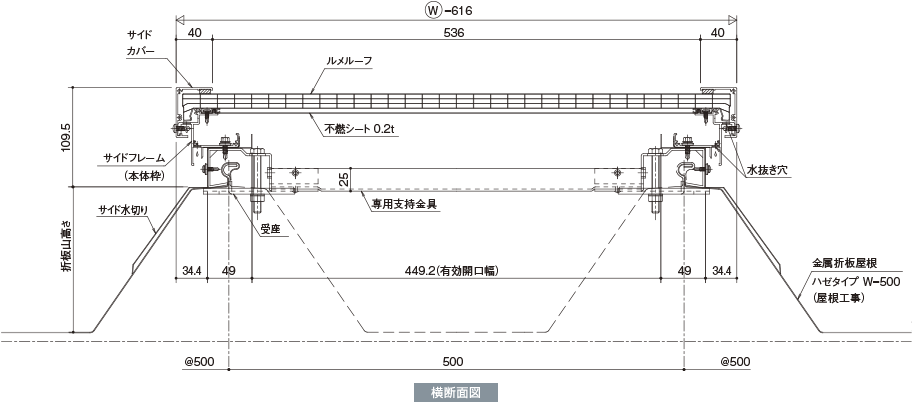

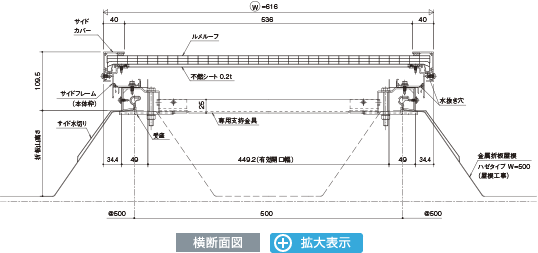

参考納まり図

単位:mm

単位:mm

設計・施工上のご注意

  • ルメトップライトユニットタイプは3%以上30度までの勾配で施工してください。
